    电梯控制系统


    TAGS:


    日期：2023-11-24 / 人气：
  5827











    系统概述
    为了能对楼宇内各种人员的进出进?更有效、更安全的管理 ，有效的控制闲杂人员的进入 ，可以通过采用对 电梯的合理控制实现这种功能需求.
    电梯控制器是专门用于楼宇的电梯控制和集成的电梯专用控制器 ，通过采用控制器和扩展板对电梯按键面板    进?改造后 ，所有使用电梯的持卡人 ，都必须先经过系统管理员授权。 使用电梯时 ，不同的人有不同的权限分配， 每个进入电梯的人经过授权可以进入指定楼层 ，未经授权 ，无法进入管理楼层。 控制器不管是脱机运?还是联机    控制 ，都可记录大量的刷卡数据 ，使用电梯的所有人员进出记录都有据可寻。

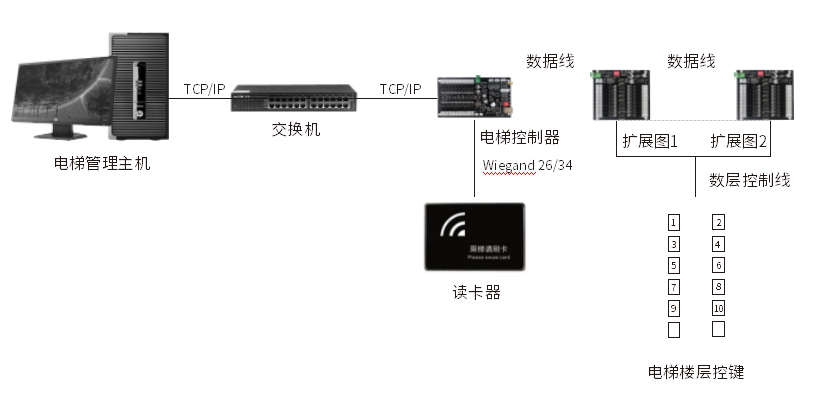

    系统拓朴图

    工作原理说明
    电梯控制的工作原理是通过截取电梯的控制面板 ，将电梯按键的输出控制线直接连在电梯扩展模块的输出端子上 (继电器和�？撕凸捕�) 。在正常状态下 ， 因电梯控制的扩展板的输出端子处理断开状态 ，不接收信号 ， 当读卡器读到有效卡后 ，相应的输出端子导通 ，按下电梯楼层按键 ，对应的输出继电器运作 ，电梯逻辑控制器接受到信号开始运行.

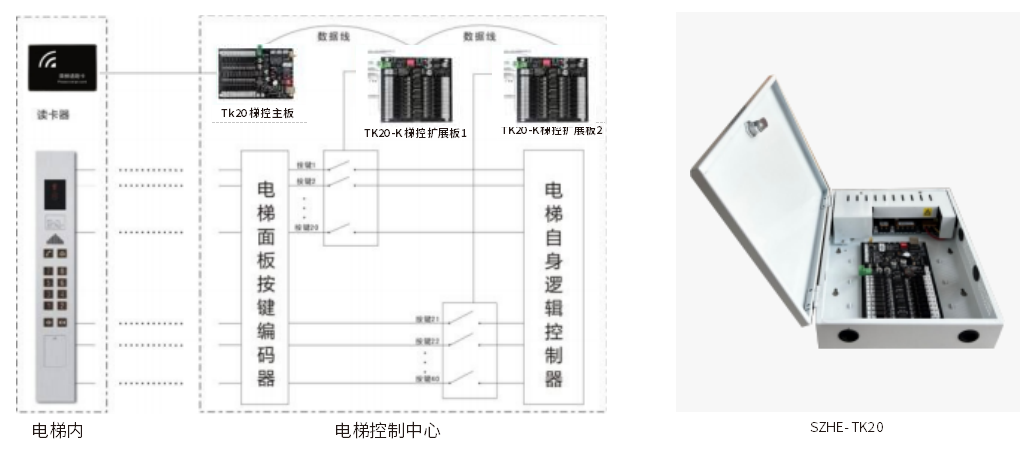

    示意图

    技术参数
    型       号SZHE-TK20
    卡片存储数量24576张
    通行记录65536条
    卡片下方方式网络通讯下发 ，支持云平台

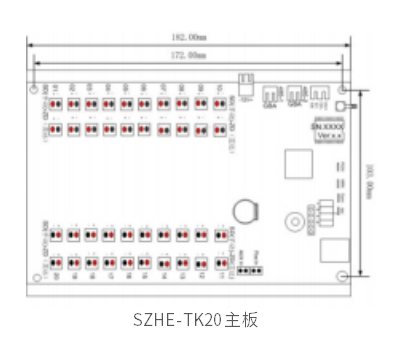

    梯控主板尺寸 电       源182mm* 103mm

 DC12V/2A - 24V
    功       率主板  6W(12V 500mA)   扩展板 4 . 8W(12V 400mA)
    工作温度和湿度-30 ℃ ~ 50 ℃ , 湿度小于 95 (无凝结)
    通讯接口485通讯接口*2
    同轴接口可连接 IC/CPU读卡器
    楼层按钮接口本机可控20路直达楼层 ，连接楼层扩展板 。 **支持96层
    接口协议开放485协议 ，支持可视对讲联动
